Articles d’entretien

Calibrage de votre modem/Réglage du BER

Voir vidéo sur la façon de calibrer votre modem de W0CHP.

Comment mettre à jour le micrologiciel du modem

Ce document explique comment mettre à jour le micrologiciel de votre modem à l’aide de l’utilitaire de mise à jour du micrologiciel du modem inclus dans WPSD, « wpsd-modemupgrade ». Vous pouvez utiliser deux méthodes, décrites ci-dessous.

Via le tableau de bord WPSD

Vous pouvez accéder à l’outil du micrologiciel du modem via : Admin -> Avancé -> Mise à niveau du micrologiciel du modem.

Via l’interface de ligne de commande/SSH

Dans une session SSH, vous devez exécuter une commande spécifique pour votre type d’appareil. Les commandes de mise à niveau du micrologiciel de l’appareil pertinentes sont les suivantes :

Type de modem

Commande

MMDVM_HS_Hat (TCXO 14,7456 MHz)GPIO :

wpsd-modemupgrade hs_hat

MMDVM_HS_Hat (TCXO 12,2880 MHz)GPIO :

wpsd-modemupgrade hs_hat-12mhz

MMDVM_HS_Dual_Hat (TCXO 14,7456 MHz)GPIO :

wpsd-modemupgrade hs_dual_hat

MMDVM_HS_Dual_Hat (TCXO 12,2880 MHz)GPIO :

wpsd-modemupgrade hs_dual_hat-12mhz



Cartes/hotspots ZUMSpot RPi GPIO :

wpsd-modemupgrade zum_rpi

Carte GPIO/hotspots duplex ZUMSpot RPi :

wpsd-modemupgrade zum_rpi-duplex

Kit ZUMspot Libre ou carte MMDVM_HS générique :

wpsd-modemupgrade zum_libre



DVMega - Pi Hat (simple ou double bande) GPIO :

wpsd-modemupgrade dvmega_gpio

DVMega - Shield pour Arduino Uno USB (ttyUSB0) :

wpsd-modemupgrade dvmega_usb_uno

DVMega - Shield pour Arduino Mega USB (ttyUSB0) :

wpsd-modemupgrade dvmega_usb_mega

DVMega - Points d’accès EuroNode (TCXO 14,7456 MHz) GPIO :

euronode wpsd-modemupgrade



Points d’accès SkyBridge (TCXO 14,7456 MHz) GPIO :

passerelle aérienne wpsd-modemupgrade



NANO_DV NPi GPIO par BG4TGO :

wpsd-modemupgrade nanodv_npi

NANO_DV USB par BG4TG :

wpsd-modemupgrade nanodb_usb

Nano_hotSPOT par BI7JTA (TCXO 14,7456 MHz) GPIO :

wpsd-modemupgrade hs_hat_nano_hotspot

Nano_hotSPOT Duplex par VR2VYE (TCXO 14,7456 MHz) GPIO :

wpsd-modemupgrade hs_hat_nano_hotspot-duplex

LoneStar LS MMDVM USB (TCXO 14,7456 MHz) USB :

wpsd-modemupgrade hs_hat_lonestar-usb

HS_HAT_AMBE (TCXO 14,7456 MHz)GPIO :

wpsd-modemupgrade hs_hat_ambe

MMDVM_HS_GENERIC (TCXO 14,7456 MHz)GPIO :

wpsd-modemupgrade hs_hat_generic

MMDVM_HS_GENERIC_DUPLEX (TCXO 14,7456 MHz)GPIO :

wpsd-modemupgrade hs_hat_generic_duplex

MMDVM_HS_GENERIC_DUPLEX (TCXO 14,7456 MHz) USB :

wpsd-modemupgrade hs_hat_generic_duplex-usb



Répéteur - Nucleo64 F446RE GPIO :

wpsd-modemupgrade rpt_nucleo-64

Répéteur - Nucleo144 F767ZI GPIO :

wpsd-modemupgrade rpt_nucleo-144

Répéteur - MMDVM_RPT_Hat v0.2 GPIO :

wpsd-modemupgrade rpt_mmdvm_hat-v0.2

Répéteur - MMDVM_RPT_Hat v0.3 GPIO :

wpsd-modemupgrade rpt_mmdvm_hat-v0.3

Répéteur - ZUM Radio MMDVM pour Pi v0.9 GPIO :

wpsd-modemupgrade rpt_zum-v0.9

Répéteur - ZUM Radio MMDVM pour Pi v1.0 GPIO (F4) :

wpsd-modemupgrade rpt_zum-v1.0-F4

Répéteur - ZUM Radio MMDVM pour Pi v1.0 GPIO (F7) :

wpsd-modemupgrade rpt_zum-v1.0-F7

Répéteur - Générateur de répéteurs STM32_DVM v3 GPIO :

wpsd-modemupgrade rpt_builder_v3

Répéteur - Générateur de répéteurs STM32_DVM v4 GPIO :

wpsd-modemupgrade rpt_builder_v4

Répéteur - Générateur de répéteurs STM32_DVM v5 GPIO :

wpsd-modemupgrade rpt_builder_v5

Répéteur - Générateur de répéteurs STM32_DVM_MTR2K v3 GPIO :

wpsd-modemupgrade rpt_builder_mtr2k_v3

Autres conseils

Pour flasher votre modem avec le micrologiciel personnalisé spécifié par l’utilisateur, appelez la commande suivante :

sudo wpsd-modem-flash_custom

Pour tenter que le système détecte le type de modem installé, appelez cette commande :

sudo wpsd-detectmodem

Remarques

Mais que se passe-t-il si je ne sais pas quel modem je possède ni quel firmware choisir ? »

The most common boards we see are the “MMDVM_HS_Hat” boards and “MMDVM_HS_Dual_Hat” for duplex boards. When in doubt, you can always try those modem types. You can also invoke the ‘sudo wpsd-detectmodem’ command in WPSD to try detecting and displaying the board/modem type you have installed before you flash it.

Si vous disposez d’un modem obscur ou d’une carte répéteur MMDVM, ou si aucune des commandes ci-dessus ne s’applique à votre type d’appareil, vous devrez télécharger, compiler et installer vous-même le micrologiciel du modem MMDVM ou le micrologiciel MMDVM_HS hotspot. Le micrologiciel du modem n’entre pas dans le champ d’application de WPSD et vous serez seul. Il existe de nombreuses instructions sur Internet.

Nous ne sommes pas des développeurs de firmware et n’offrons aucun support pour le firmware. Nous fournissons des programmes pour mettre à jour le micrologiciel des appareils populaires et courants. Vous devez utiliser d’autres ressources de support provenant des développeurs/mainteneurs de micrologiciels et des fournisseurs de périphériques pour une prise en charge réelle du micrologiciel.

Réinitialisation du WPSD

Réinitialiser le programme de mise à jour WPSD

Parfois, vous rencontrerez un problème de blocage du programme de mise à jour. Cela pourrait être dû au fait que la carte SD est défectueuse. Vous pouvez cependant exécuter cette commande pour réinitialiser le programme de mise à jour et forcer la mise en conformité ; Dans un terminal SSH :

curl -fsSL https://wpsd-swd.w0chp.net/WPSD-SWD/WPSD-Helpers/raw/branch/master/reset-wpsd-sbin | sudo bash

Réinitialiser le logiciel WPSD

Si vous rencontrez des problèmes étranges avec WPSD et que vous avez épuisé toutes les autres options, il existe un moyen non destructif de réinitialiser/réinstaller le logiciel WPSD ; Dans un terminal SSH :

sudo reset-wpsd

Cela réinitialisera de force la suite logicielle WPSD, mais conservera tous vos paramètres, profils, etc.

Si cela échoue également, vous pouvez effectuer une réinitialisation d’usine (destructrice, car vous devrez reconfigurer WPSD) : Admin -> Configuration -> Factory Reset

Configuration de sauvegarde et de restauration

La possibilité de sauvegarder (et de restaurer) votre configuration est non seulement fournie, mais fortement recommandée. Il est possible que la solution apportée à un problème que vous rencontrez consiste à reflasher une nouvelle carte SD et à restaurer votre sauvegarde. C’est la nature de la bête avec un Pi, et non une limitation du WPSD.

WPSD fournit un moyen simple de sauvegarder votre configuration hotspot via son interface Web. Cette sauvegarde comprend tous vos paramètres, configurations radio et préférences personnelles. Des sauvegardes régulières sont recommandées avant d’apporter des modifications importantes ou de mettre à jour votre configuration.

Processus de sauvegarde étape par étape

1. Access the Backup/Restore Page

  1. Ouvrez votre navigateur Web et accédez à votre tableau de bord WPSD (généralement http://wpsd.local ou l’adresse IP de votre hotspot)

  2. Connectez-vous si vous y êtes invité

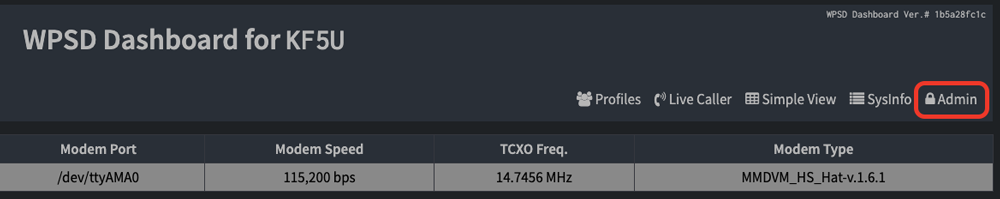

  3. Cliquez sur « Admin » dans le menu de navigation

    Sauvegarde/Restauration - Administrateur

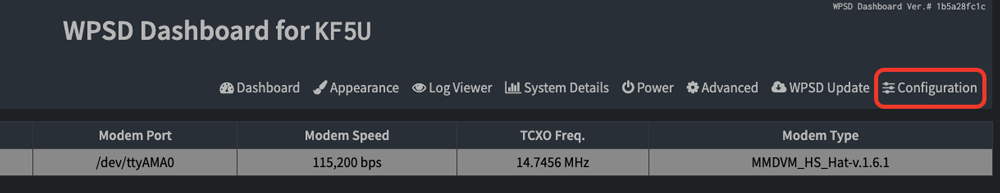

  4. Cliquez sur « Configuration » dans le menu de navigation supérieur

    Sauvegarde/Restauration - Configuration

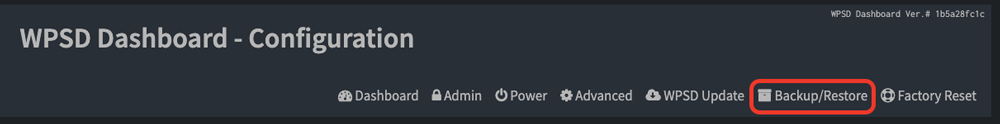

  5. Cliquez sur « Sauvegarde/Restaurer » dans le menu de navigation supérieur

    Sauvegarde/Restauration

2. Initiate the Backup

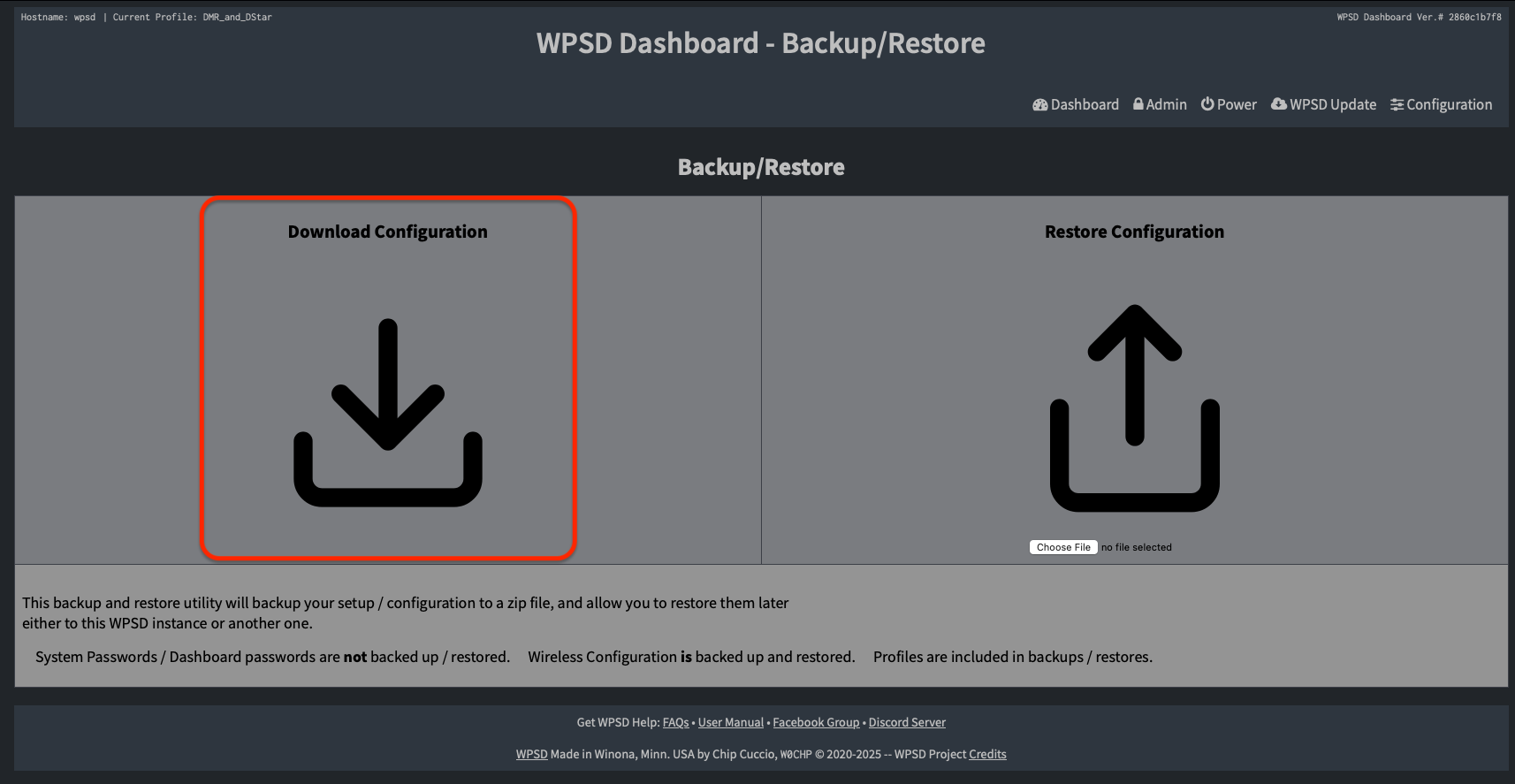

  1. Cliquez sur le bouton « Télécharger la configuration »

    Sauvegarde/Restauration - Télécharger

  2. Your browser will automatically start to download a file named WPSD_Config_<hostname>_YYYY-Month-DD.zip where <hostname> is the hostname of the hotspot, typically wpsd (or whatever you named the hostname).

Note

Veuillez noter que

  • Les mots de passe système/mots de passe du tableau de bord ne sont PAS sauvegardés/restaurés

  • Configuration sans fil IS sauvegardée et restaurée

  • Les profils SONT inclus dans les sauvegardes/restaurations

Remarques importantes

  • Stockez votre sauvegarde dans un endroit sûr

  • Pensez à conserver plusieurs versions de votre sauvegarde

  • Étiquetez les sauvegardes avec des noms significatifs, y compris la date

Processus de restauration étape par étape

1. Access the Backup/Restore Page

  1. Ouvrez votre navigateur Web et accédez à votre tableau de bord WPSD

  2. Connectez-vous avec vos identifiants si nécessaire

  3. Cliquez sur « Admin » dans le menu de navigation supérieur

    Sauvegarde/Restauration - Administrateur

  4. Cliquez sur « Configuration » dans le menu de navigation supérieur

    Sauvegarde/Restauration - Configuration

  5. Cliquez sur « Sauvegarde/Restaurer » dans le menu de navigation supérieur

    Sauvegarde/Restauration

Note

Pensez à créer une sauvegarde de votre configuration actuelle avant de continuer

2. Upload and Restore

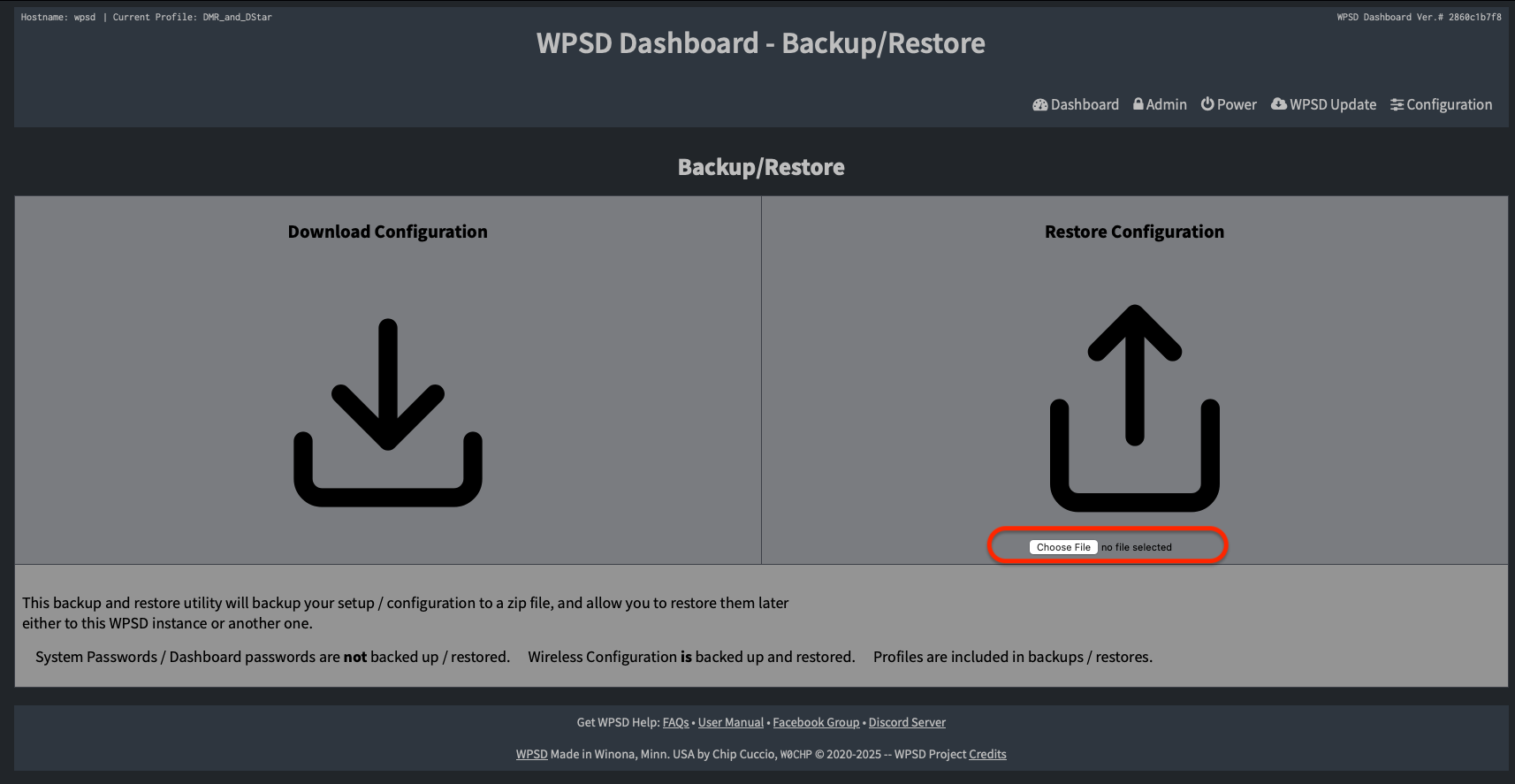

  1. Dans la section « Restaurer la configuration », cliquez sur « Choisir un fichier »

    Sauvegarde/Restauration - Choisir un fichier

  2. Accédez et sélectionnez votre fichier de sauvegarde

  3. Cliquez sur OK

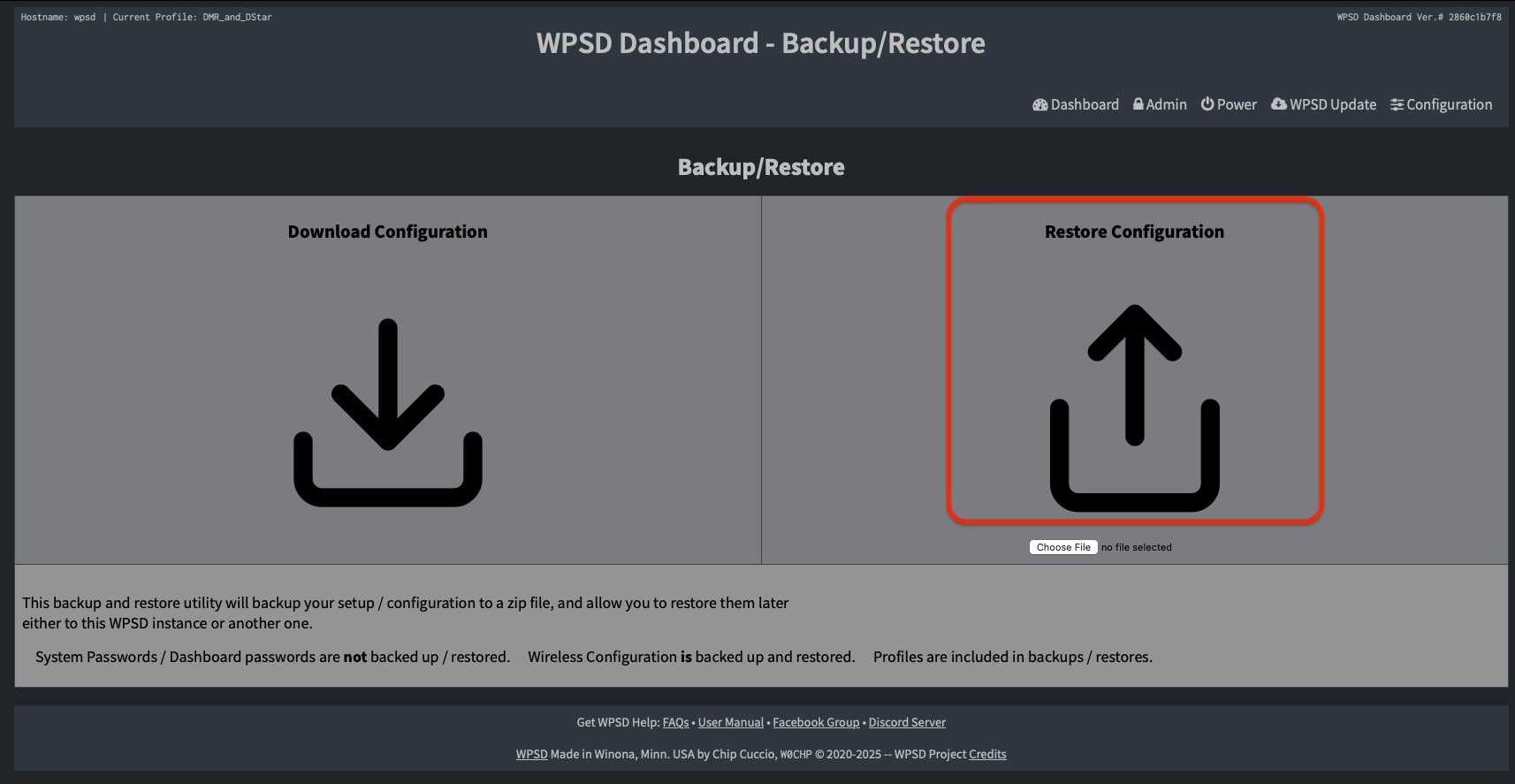

  4. Cliquez sur l’icône de téléchargement NE CLIQUEZ PAS PLUSIEURS FOIS

    • Il n’y a aucun indicateur autre que le bouton d’actualisation de la page qui change jusqu’à ce que le processus soit terminé.

      Sauvegarde/Restauration - Télécharger

  5. Attendez la fin du processus de restauration

    • Ne fermez pas votre navigateur

    • N’éteignez pas votre hotspot

    • Le processus peut généralement prendre 1 à 2 minutes

3. Post-Restore Steps

  1. Vérifiez que vous pouvez accéder au tableau de bord

  2. Vérifiez que votre configuration a été correctement restaurée

    • Vérifier les paramètres de la radio

    • Vérifier les configurations réseau

    • Confirmer les modes de fonctionnement

À faire

Ajoutez des problèmes courants et des étapes de dépannage pour la sauvegarde et la récupération.

Mettre à niveau le WPSD

La plupart du temps, la mise à jour de WPSD s’effectue automatiquement pendant la nuit ou lorsque vous cliquez manuellement sur le bouton Mettre à jour. Cependant, de nouvelles versions de WPSD sont parfois publiées, ce qui nécessite la réinstallation d’une nouvelle image sur la carte SD. Cela se produit généralement lorsqu’une nouvelle version majeure du système d’exploitation sous-jacent est publiée.

La mise à niveau vers une nouvelle image peut être effectuée assez facilement en suivant ces étapes :

  1. Effectuez une sauvegarde de la configuration de votre hotspot existante en suivant le Processus de sauvegarde étape par étape répertorié ci-dessus.

  2. Téléchargez la nouvelle image pour votre appareil et écrivez l’image sur une carte SD. Suivez les instructions dans Installation du logiciel mais arrêtez-vous après avoir écrit la carte SD et avant de démarrer le hotspot pour la première fois.

Astuce

Utilisez une nouvelle carte SD plutôt que d’écraser votre ancienne carte SD. Ainsi, en cas de problème, vous disposez toujours d’un système fonctionnel.

  1. Copiez le fichier de sauvegarde de configuration WPSD_Config_<hostname>_YYYYMMDD_HHMMSS.zip dans le répertoire de niveau supérieur sur la carte SD. Copiez le fichier zip en un seul fichier, n’extrayez pas le contenu.

  2. Insérez la carte SD dans le hotspot.

  3. Démarrez le hotspot et accédez-y via l’interface Web.

Important

Le hotspot mettra un certain temps à se charger au premier démarrage, car il contient une liste de choses à faire, notamment l’extension du système de fichiers pour remplir la carte SD et la restauration de votre configuration. Cela pourrait être le bon moment pour lire le reste de ce manuel.
